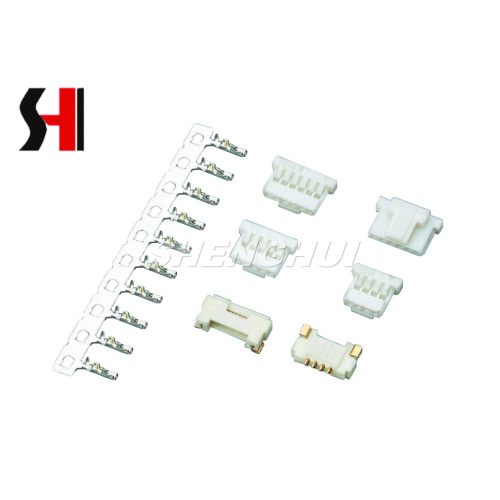

Conector de placa de fio de vários pólos de alto desempenho

Este fio de alto desempenho no conector da placa foi projetado para conexões elétricas confiáveis ​​em várias aplicações eletrônicas. Projetado com precisão, garante conectividade segura e eficiente entre fios e placas de circuito impresso. Com construção robusta de construção e nylon66 UL 94 V-0, esse conector mantém a estabilidade em condições rigorosas, fornecendo durabilidade duradoura. Ideal para eletrônicos industriais e de consumo, simplifica a montagem e reduz o risco de falhas de conexão.

O conector suporta de 2 a 30 pólos, permitindo configurações versáteis para diferentes requisitos do projeto. Com uma classificação de corrente de 1,0A AC/DC e classificação de tensão de 125V CA/DC, oferece desempenho consistente em circuitos de potência baixos a moderados. Sua ampla faixa de temperatura de -25 a +85 ℃ o torna adequado para ambientes com condições térmicas flutuantes. A resistência ao contato permanece ≤ 30mΩ, enquanto a resistência ao isolamento excede 100mΩ, garantindo transmissão eficiente de sinal e perda mínima de energia. O conector suporta tensões de até 250V CA por minuto, aumentando sua confiabilidade em aplicações críticas de segurança.

Este conector de fio para placa é compatível com AWG #32 a #28 fios e facilita a inserção e a remoção fácil. Seu design atencioso garante que o conector do fio da PCB alinhe perfeitamente com conexões no nível da placa, minimizando os erros de instalação. O material durável e a engenharia precisa impedem a deformação, mantendo conexões confiáveis, mesmo após o uso repetido.

Aplicações para este conector Span de eletrônicos de consumo, equipamentos industriais, módulos automotivos, dispositivos de comunicação e sistemas de LED. É ideal para montar circuitos complexos, onde são necessárias várias conexões de fio a placa. Os usuários podem confiar nele para prototipagem e produção em massa devido às suas dimensões padronizadas e material de alta qualidade.

As perguntas comuns incluem compatibilidade com medidores de arame, limites de tensão e métodos de instalação. Os usuários são aconselhados a corresponder aos pólos do conector com o layout da PCB correspondente. Além disso, é recomendável evitar força excessiva durante a inserção para preservar a integridade da placa e do conector. O manuseio e o armazenamento adequados prolongam ainda mais sua vida útil.

Com sua combinação de confiabilidade, versatilidade e segurança, esse conector é uma escolha confiável para engenheiros e técnicos que buscam uma solução de fiação eficiente e segura. Como um conector de fio para placa, conector de fio PCB e conector de nível de placa, atende a diversos requisitos em vários setores, fornecendo conexões elétricas sem costura em um fator de forma compacto.
