Fio compacto de alto desempenho para conector da placa

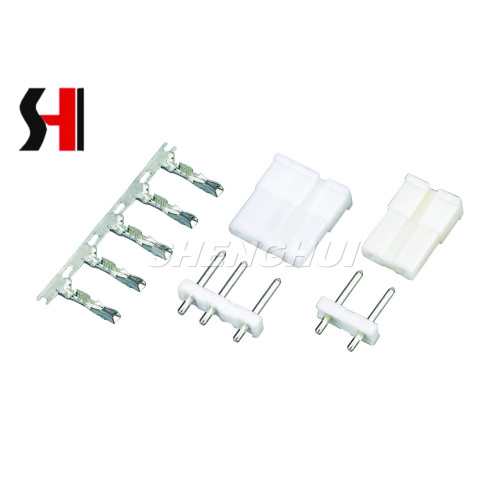

O Sh75000-TJC2 é um conector de fios de alta qualidade, projetado para fornecer conexões elétricas seguras e confiáveis ​​em aplicações compactas. Construído com engenharia de precisão, este conector oferece uma interface confiável entre fios e placas de circuito impresso, garantindo a transmissão estável de sinal e o desempenho a longo prazo em ambientes exigentes.

Recursos do produto
Este conector é projetado para durabilidade e segurança. O alojamento é feito de Nylon66 UL 94 V-0, enquanto os pinos de latão banhados a estanho oferecem excelente condutividade e resistência à corrosão. Seu design compacto permite uma instalação fácil em dispositivos com restrição de espaço, tornando-o a escolha ideal para os eletrônicos modernos. Com seu mecanismo de travamento seguro, o conector garante o acasalamento da empresa entre o fio e a placa, minimizando o risco de desconexão acidental.

Especificações

• Pólos: 1 a 6p

• Classificação atual: 4.0A AC/DC

• Classificação de tensão: 250V AC/DC

• Faixa de temperatura: -25 ℃ a +85 ℃

• Resistência ao contato: ≤ 10mΩ

• Resistência ao isolamento: ≥ 1000mΩ

• Suportar tensão: 1500V CA/minuto

• Wire aplicável: AWG #26 a #20

• Espessura aplicável da PCB: 1,6 mm

• Material: Habitação: Nylon66 UL 94 V-0; PIN: BRASS TIN TAMPLADO; Base: Nylon 66 Ul 94 V-0

Aplicações
Este conector de fio para placa é amplamente utilizado em eletrônicos de consumo, eletrônicos automotivos, sistemas de controle industrial e eletrodomésticos. Sua adaptabilidade o torna adequado para distribuição de energia, transmissão de sinais e comunicação de dados em conjuntos compactos de PCB. Como um conector versátil de fio de PCB, ajuda os engenheiros a obter soluções de fiação eficientes para aplicações de corrente baixa e média. Além disso, sua estrutura e confiabilidade estáveis ​​a qualificam como um conector de nível eficaz da placa em sistemas eletrônicos de precisão.

Perguntas comuns
P: Este conector pode lidar com ciclos de acasalamento frequentes?
R: Sim, ele foi projetado para suportar vários ciclos de acasalamento sem degradação significativa do desempenho, graças ao seu revestimento durável de contato.

P: O conector é adequado para ambientes de alta vibração?
R: O mecanismo de travamento seguro garante conexões estáveis, mesmo em condições com vibração ou movimento, tornando -o adequado para uso automotivo e industrial.

P: Que tipo de PCB é compatível?
R: É otimizado para PCBs com uma espessura de 1,6 mm, que é o padrão da placa mais comum.

Ao combinar os recursos de confiabilidade, design compacto e segurança, o conector SH75000-TJC2 para placa oferece uma solução robusta para uma ampla gama de aplicações que requerem conectividade de placa a fio segura e eficiente.
